ZA20-3数控单主轴半岛bandao(中国)
  • 产品介绍

  • 技术参数

  • 特性曲线

  • 图纸尺寸

1.采用进口NSK轴承、THK线轨螺杆,高进度高寿命

2.无导套、固定导套自由选择,省料高收益。选配电导套、联动导套,效益更佳。

3.主轴油冷式电主轴,高速下无死角冷却,比普通风冷却电主轴散热更均匀,性能更强。

4.本机采用绝对式操作,开关机无需回原点,省时省事省人工。

5.灵活多变的刀排设计,选配自如。

6.24小时不断电,高效率,省人工

7.8项发明、26项实用新型巩固,国家局法定保护,并与温州商会合作

8.整体美观大方,造型新颖突出,不断完善优化


采用进口NSK轴承、THK线轨螺杆,高进度高寿命.无导套、固定导套自由选择,省料高收益。选配电导套、联动导套,效益更佳。

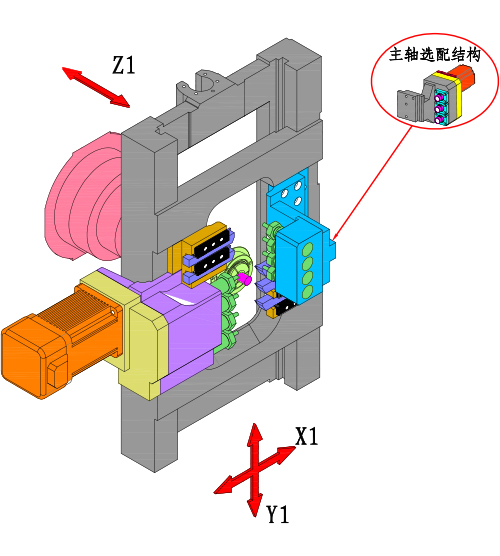

标配展示


主轴通孔直径zui大加工棒料夹头型号无套导技术主轴中心到地面高度主轴无限分度主轴一次送料行程C轴zui小分度C轴功能
Φ22mmΦ20mm

津上S20

支持

1080mm

支持

180 mm(标准)200mm(特殊

0.001支持
系统参数
操作系统主轴马达基底转速zui高转速zui小设定单位控制轴数手轮模拟

SYNTEC 20TA

3.7KW

10

rpm/min

8000

rpm/min
0.001mm4支持
X/Z轴
X轴行程Z轴行程 Y轴行程X/Y/Z/X2/Y2/Z2快速进给速度X/Y/Z/X2/Y2/Z2轴伺服马达功率

50mm

280mm



165mm

24m/min

0.75KW

机器精度
X/Y/Z重复精度X/Y/Z定位精度
±0.0010.002
其它
外径刀具数目内径刀具数目侧铣刀具数外径刀具规格内径刀具规格侧铣刀具规格外形尺寸总功率机床净重电源容量
54412*12ER 11/16ER 11/16×4

1800x1150x2140

8KVA

1260KG

8KVA

选配功能
同步旋转导套旋风铣端铣刀动力座深孔钻背轴动力座长料扶料器输送带
支持/支持//支持/
